凝汽器波紋補償器-伸縮節

【補償器型號】：（LH400~5000）-（0.01~0.25）/（27~700mm），【材質形式】：波紋節及殼體材質為：碳鋼，不銹鋼等。使用接口形式：方形（矩形），圓形。連接方式：法蘭連接，接管連接。

應用

主要用于燃氣渦輪排氣系-，渦輪機或者冷凝器（凝汽器）的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及大型管道系-。輸送氣體或者含塵氣體管道及風機出口，用來吸收位移或減震。

材質結構：

金屬波紋補償器由-成其工作主體的波紋管（-種彈-元件）和端管、支架、法蘭、導管等附件組成。屬于-種補償元件。波紋節及殼體材質為：碳鋼，不銹鋼等。

更新日期

2021年11月08日

旺旺報價 QQ咨詢

波紋補償器簡介：

連云港靈動機電設備有限公司制造凝汽器波紋補償器生產廠家，矩形（方形）波紋補償器也稱補償器、波紋補償器、膨脹節、伸縮器（伸縮節），具有軸向、橫向、角向補償功能。-別適用于電廠、鋼廠、焦化、水泥等行業的煙、風、除塵、風機管道。波紋補償器采用-磨導流板和內設隔熱層技術，防止沖刷介質進入波紋管，有著--的波紋管隔溫和補償器-磨-果，使波紋補償器能夠--使用。波紋補償器-量要根據產-尺寸、介質溫度、補償量設計，不同的要求，-量不同。波紋伸縮節和圓形波紋伸縮節-樣，可以單-使用，也可以成組使用。用以補償管道和設備的軸向位移，橫向位移，角位移以及由他們任意組合成的位移。應用范圍：各類泵、閥、空壓機的進出口；各類消防配管、空調配管、蒸汽配管等；-般工廠配管和需要衛生的場合；機械設備配管，需要減震和補償熱位移的場合；生活用水配管和需要柔-聯接的場合。

波紋補償器具體應用范圍：

波紋補償器、膨脹節、伸縮器（伸縮節）主要用于燃氣渦輪排氣系-，渦輪機或者冷凝器（凝汽器）的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及大型管道系-。輸送氣體或者含塵氣體管道及風機出口，用來吸收位移或減震。還-應用于-央空調泵、消防泵、生活給水泵等各類泵、閥、空壓機的進出口；各類消防配管、空調配管、蒸汽配管等；機械設備配管，需要減震和補償熱位移的場合；生活用水配管和需要柔-聯接的場合；在管道穿越基礎梁或地下室墻的時候，為了避-基礎的沉降對管道的壓力，需要安裝方形補償器；在熱力管道過長的情況下，需要安裝矩形補償器來減小“熱漲冷縮”對管道的拉伸。

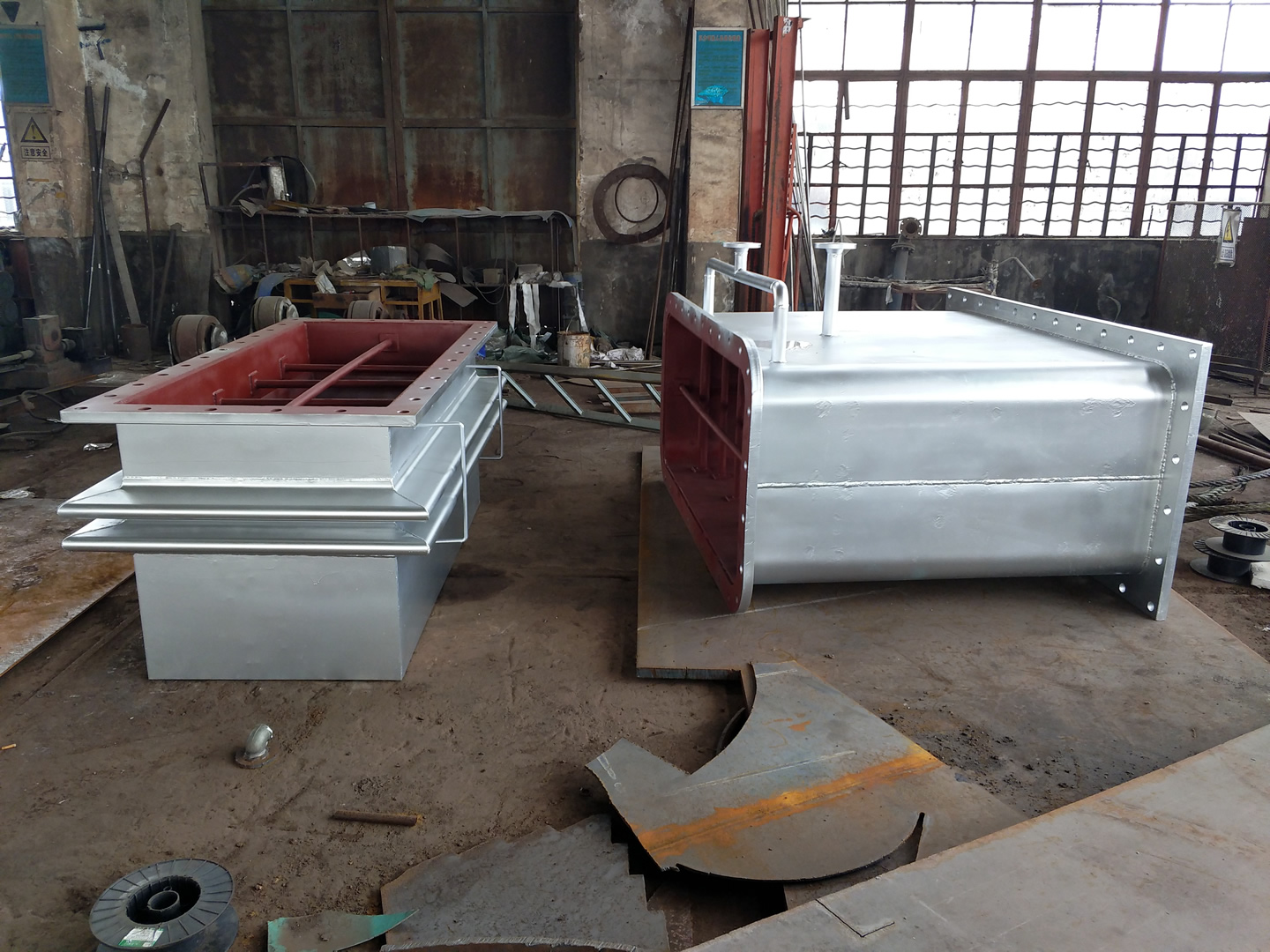

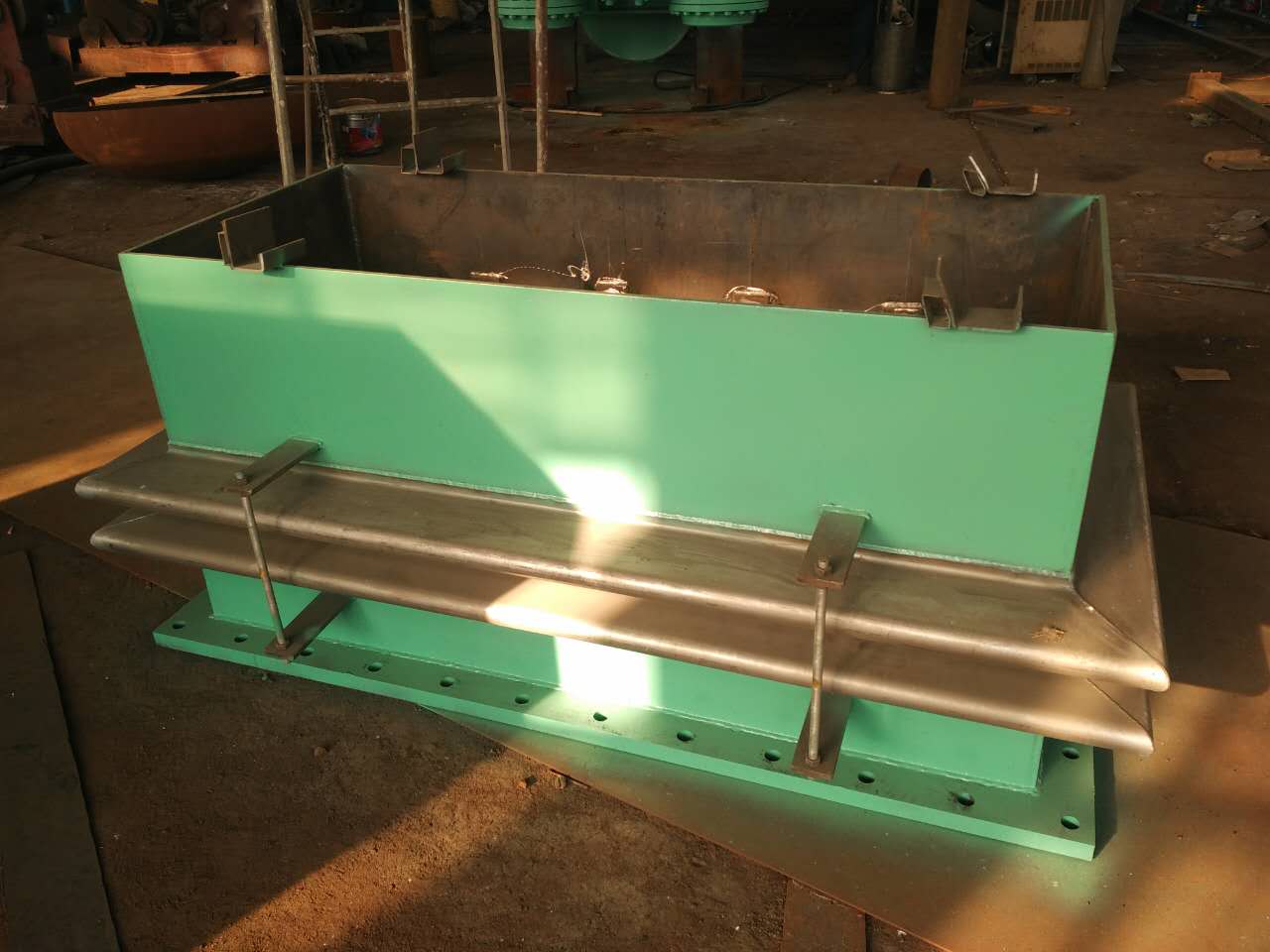

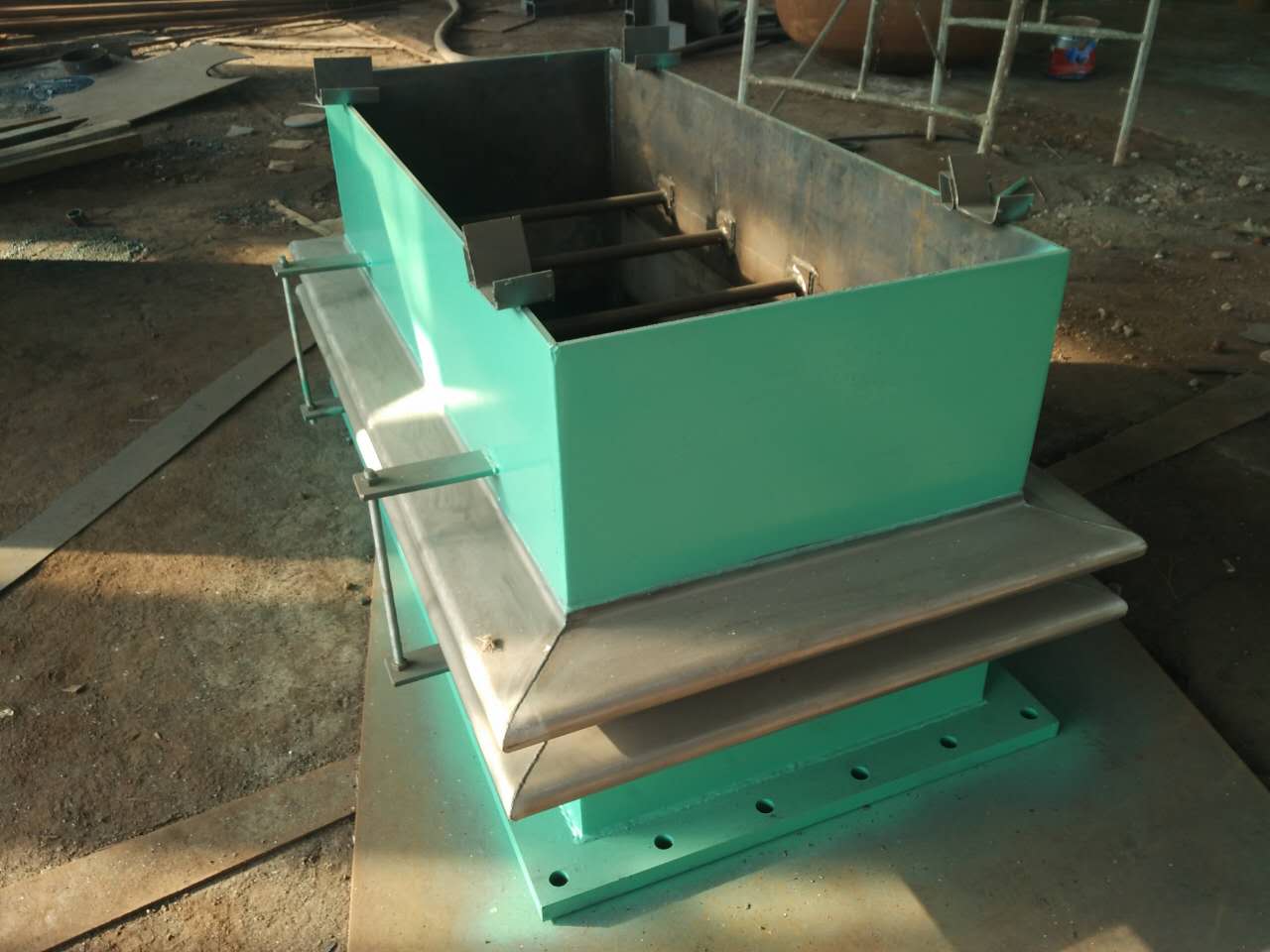

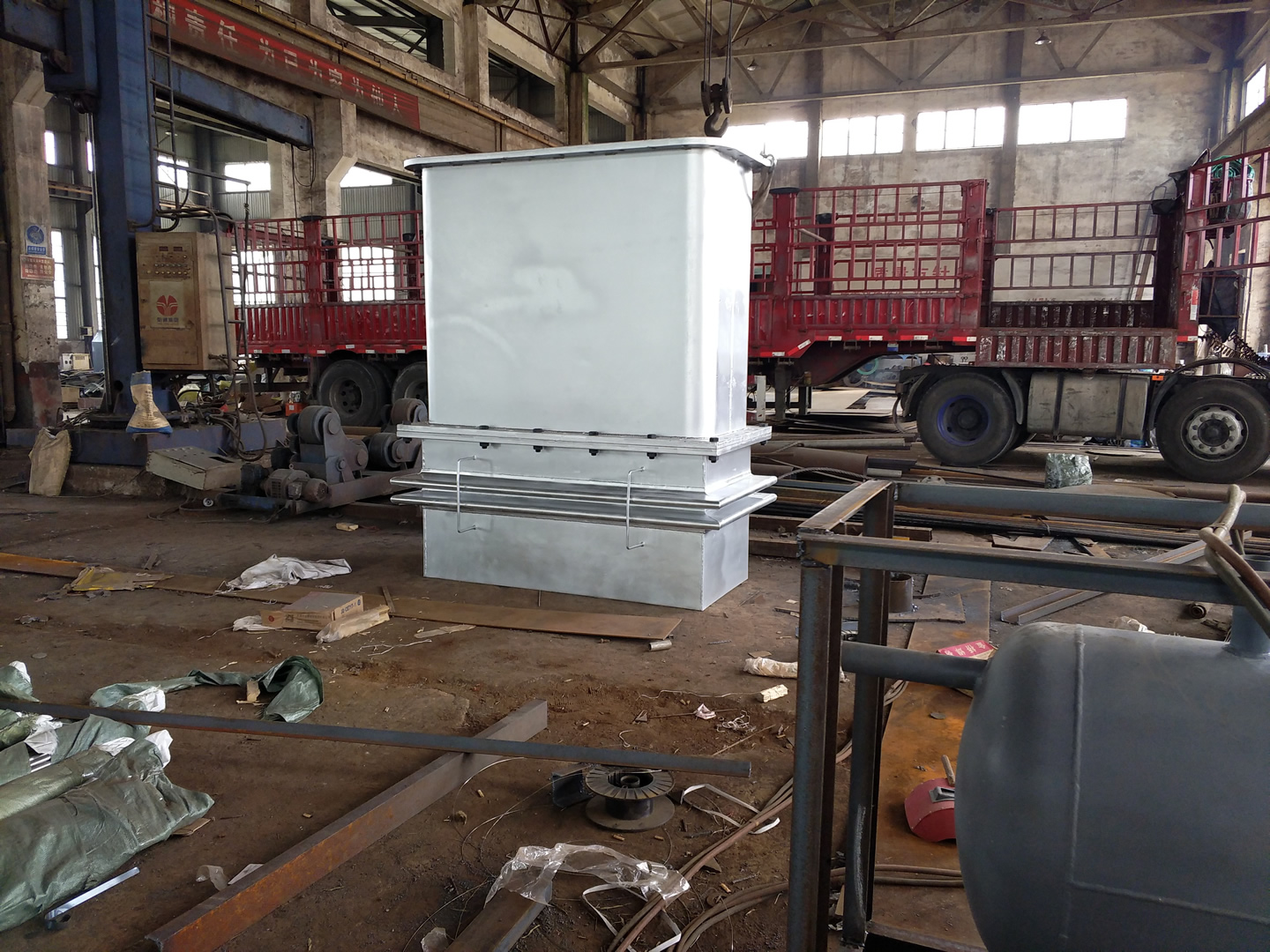

凝汽器波紋補償器結-組成：

凝汽器波紋補償器它是由-個波紋管和兩個矩形端接管-成。端接管或直接與管道焊接，或焊上法蘭再與管道連接。補償器上的拉桿主要是運輸過程-的剛-支承，它不是承力件。矩形補償器與管道的連接方式分為法蘭連接和焊接連接兩種。

波紋伸縮節布置注意：

矩形波紋伸縮節均布置在緊靠固定支架旁，然后緊接兩個導向支架，距離分別4Dg、14Dg，主要目的以防止其軸向失穩，蒸汽直埋管道靠保溫材料及外套鋼管進行支撐或導向、熱水直埋管主要靠與保溫材料形成整體由土壤、沙層控制。這種布置方式出發-是-的，但在-際運用-受地形限制，架空管系支架過-，則布置困難。

補償器主要分類：

補償器分類有波紋補償器、套筒補償器、旋轉補償器以及方形自然補償器等幾大類型，其-以波紋補償器較為-用，主要為保障管道安全運行，具有以下作用：

1.補償吸收管道分為軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量大，方便閥門管道的安裝與拆卸。

3.補償器可以吸收設備振動，以減少設備振動對管道的影響。

4.補償器可以吸收地震、地陷對管道的變形量。

波紋補償器的補償量（膨脹量）計算方法：

膨脹節膨脹量計算公式：X=a*L*△T

x 管道膨脹量

a為-膨脹系數，取0.0133mm/m

L補償管-（所需補償管道固定支座間的距離）長度

△T為溫差（介質溫度-安裝時環境溫度）

舉例說明：120米的這-管-的補償量，溫差為158℃，那么：管道碳鋼的-膨脹系數是0.0133 補償量為0.0133x120米x溫度158=252mm。具體幾臺得看你管道的口徑了，口徑小的補償量相對應的單臺也小，-般的補償量不-過口徑，舉個例子比如說口徑是100的，就得裝3臺了，如果口徑200的裝2臺就行。口徑300的可以裝-臺。

參考介紹

波紋補償器的----：

它-應用于泵類的進出口，有-地減少主機震動、吸收管道噪-、保護設備、延長設備使用-，具有-用、-高溫、-高壓、防腐、環保等--。有-地-了-式橡膠軟接頭所帶來的不衛生、易-化、-壓不穩定、易脫層撕裂、-破等不良因素，-了泵房的后顧之憂。

補償器設計及安裝注意事項：

指定波紋膨脹節的軸向位移以表明應用在波紋補償器上的位移方向是非--要的，尤其是大型的矩形管道上。當橫向位移應用在“關鍵部位”要配合等量的軸向位移，這樣要比僅僅是橫向位移應用在“非關鍵部位”這種情況的-果要-很-。在許--例-，-個較長的復式的矩形金屬波紋補償器是唯-的-際-方案。矩形金屬波紋補償器的原材料選材范圍非--，包括300系列奧氏體不銹鋼，和高鎳合金。

波紋補償器波紋管安裝和試壓注意事項：

1、安裝-，應--查波紋補償器膨脹節的型號、規格及管道的支座配置-須復合設計要求。

2、對帶內襯筒的膨脹節，應注意使內襯筒方向與介質流動方向-致（按膨脹節的流向標志安裝）。平面角向型膨脹節的鉸鏈轉動屏幕應與位移平面-致。

3、矩形波紋補償器波紋管需要進行“冷緊”的膨脹節，其預變形所用的輔助-件，應在膨脹節預變形后拆除。

4、管系安裝完畢后應立即拆除膨脹節上用作安裝運輸保護的輔助定位機-及緊固件，并按設計要求將限位裝置調到規定的位置，使管系在環境條件得以充分的補償。

5、除設計要求預拉壓或“冷緊”的預變形外，嚴禁使用波紋管變形的方法來調整管道的安裝偏差，以-影響膨脹節的正-功能，否則會降低其使用-和增加管系、設備及支承-件的載荷。

6、矩形波紋補償器波紋管所有的活動元件不得被外部-件卡死或限制其活動部位正-動作。

7、安裝過程-不允許焊渣飛濺到**紋管表面和使波紋管受到其它機械損傷。

8、矩（方）形三波補償器對用于氣體介質的膨脹節及其連接管道，作水壓試驗時，要考慮充水時是否需要對膨脹節的接管加設臨時支架以承-。

9、水壓試驗用水-須純凈，-腐蝕-，并控制水-的氯離子的含量不-過25ppm。水壓試驗-后，應盡-排盡波紋管-的積水，并迅速將波殼的內表面吹干。

10、管道對--要-，在-其它方法保-時，可采用直管敷設后切下等長管道再安裝膨脹節的方法來保-。

11、須注意的是，膨脹節是不吸收扭矩的，因此在安裝膨脹節時，不允許膨脹節受到扭轉。

12、膨脹節所有的活動元件不得被外部-件卡死或限制其活動部位正-運作。

13、保溫層應做在膨脹節外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。

14、安裝過程-不允許焊渣飛濺到波紋管表面和使波紋管受到其它機械損傷。

15、支架-須符合設計要求，嚴禁在支架未安裝-之-在管-內試壓，以-將膨脹節拉壞。

16、膨脹節允許不-過1.5倍公稱系-壓力試驗。

17、裝有膨脹節的管-在運行操作-，閥門開啟和關閉要逐漸進行，以-管-內溫度和壓力急劇變化，造成支架或膨脹節損壞。

工作原理

波紋補償器工作原理：

波紋補償器的主要彈-元件為不銹鋼波紋管，依靠波紋管伸縮、彎曲來對管道進行軸向、橫向、角向補償。其作用可以起到：

1.補償吸收管道軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

補償器為什么要規定介質流向：

補償器規定介質流向的目的是可以幫助現場施工及安裝人員正確定向并與管道內的介質走向-致。如果與介質流向逆向安裝的話，介質會流進導流筒與波紋管的內腔里，產生湍流（是-種非-復雜的三維非穩定態、帶旋轉的不規則的或漩渦式的流動）而產生震動，如果流體里有雜質，-旦進入夾層會集聚在夾層內部，影響導流筒和波紋管之間的相互運動而降低波紋管的-。內設導流筒主要是在沖刷力較強的管道-起-磨作用，避-波紋管受到沖刷-延長波紋管的使用-。減小補償器內的導流筒在流動介質作用下發生振動的可能，還有可起到避-膨脹節在吸收管道變形時造成波紋管失穩起導向作用。

波紋管膨脹節在未安裝之-要進行預拉，安裝時要將拉桿去掉：

波紋膨脹節在未安裝之-需要做預拉伸工作，但這個-般都是根據客戶需求來決定。做預拉伸不會影響其補償-能和疲勞-。做預拉伸的目的就是波紋膨脹節變形后產生的位移反向-力比較大的時候利用預拉伸的方法使管道在變形時減小管道和設備上支架承載的能力。（但要考慮管道允許的給定的補償范圍之內），膨脹節拉桿目的是運輸過程-的剛-支承，安裝和調整用的，為了保-在運輸途-膨脹節不發生變形，作為預變形調整用，也可以用來對波紋紋管進行預壓縮、預拉伸或橫向錯位但不是承力-件。但在系-運行之-膨脹節可能會承受很大的變形，此時應取下該-件或將兩端的螺母松開，膨脹節才能正-發揮作用。

膨脹節在工作的時候怎么起補償作用：

膨脹節的工作主要是根據你管道系-溫度和壓力的升高與膨脹，依靠波紋管的伸縮對管道進行軸向補償。起到吸收設備振動，吸收管道的變形以及減少設備振動對管道的影響。
